圓錐破碎機是粉碎作業中應用最廣泛的一種破碎設備，世界各國都很重視對它的改進工作。我國廣大工人和技術人員多年來對改進和尋求一種新式的、結構簡單、使用方便、性能好、效率高的破碎設備作了大量工作。其中包括對彈簧式圓錐破碎機的改進，以及液壓圓錐破碎機的設計、制造、試驗和應用。舊式彈簧圓錐破碎機存在的缺點；調整排礦口不方便；過鐵時由于彈簧剛度較大，致使破碎機過負荷系數很大，難于取出堵塞在破碎腔中的非破碎物體等。而液壓圓錐破碎機較圓滿地克服了上述缺點。近年來，我國廣大工人、工程技術人員總結了我國十幾年的生產實踐經驗和批判的吸取了國外先進技術，設計、制造和應用了單缸和多缸式液壓圓錐破碎機。目前仍在不斷地進行改進和研究。

圓錐破碎機的驅動方式

圓錐破碎機一般以液壓來驅動，又叫液壓破石機，在對于圓錐破碎機結構的具體研究中，我們從圓錐破碎機腔型的某個橫截面來分析，得知動錐會繞著定錐的中心線均勻的來回作旋擺運動。

設備在對破碎物料的擠壓的運動過程中，礦石受到巨大的作用力將會被擠壓到材料的臨界應力而實現粉碎的初步目的。在粉碎物料的下落運動過程中，礦石將在重力的作用下隨著動錐的運動一起通過圓錐破碎機的腔型。在圓錐破碎機的破碎腔中某一個固定位置的點，介于動錐與定錐之間的距離在工作時會隨著開閉狀態的不同而發生周期性的變化。這種運動在設計研究時可以用一個隨著偏轉角度變化的循環函數來做具體的描述。

液壓圓錐破碎機根據提供液壓系統的區別可分為多缸液壓圓錐破碎機（HPY系列）和單缸液壓圓錐破碎機（GPY系列）。

HPY系列多缸液壓圓錐破碎機是引進德國最新技術而開發的具有世界先進水平的高能圓錐破碎機。該機通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，破碎粒度均勻。雙向過鐵釋放液壓缸能夠讓鐵塊順利通過破碎腔，并且在發生過鐵及瞬時悶車的情況下，能液壓起頂，自動排料，避免了彈簧圓錐破碎機需要停機維護的操作。破碎腔體采用高性能非接觸式迷宮密封件，提高了阻擋粉塵的可靠性，降低了鐵污染和設備的磨損周期，加上機身攜帶的獨特稀油潤滑系統，大大提高了設備使用壽命。

GPY系列單缸液壓圓錐破碎機是最新推出的一款液壓型圓錐破碎機，該型號破碎機是在HP系列液壓圓錐破碎機的基礎上融合美國技術對料層破碎原理和靜壓理論的又一次重要突破。GPY液壓圓錐破碎機的破碎腔根據破碎粒度要求分為四個腔型，分別為中碎、中細碎、細碎、特細碎，適用于破碎普氏硬度f=5~16的如鐵礦石、有色金屬礦石、花崗巖、石灰?guī)r、石英巖、沙巖、鵝卵石等各種礦石和巖石，廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業以及砂石行業等。

圓錐破碎機工作原理

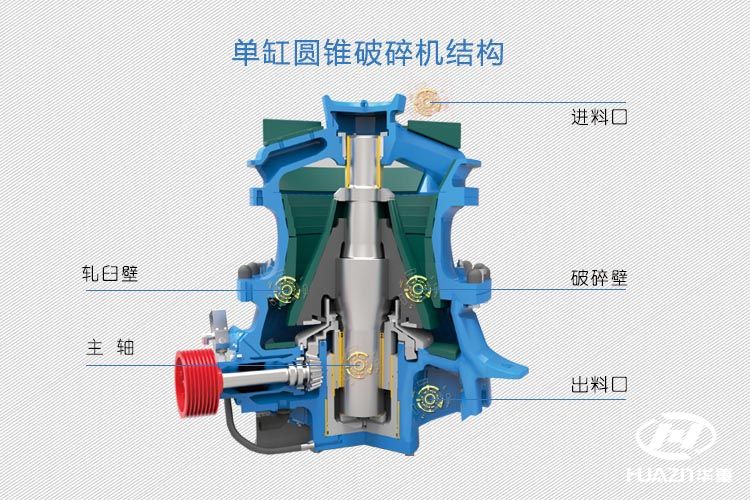

在工作是通過電動機的旋轉帶動帶輪或聯軸器、 傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動。在物料從料口進入破碎腔后因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓從而產生破碎的作用。液壓保險系統能在機器發生過鐵故障或者悶車現象時通過液壓將支撐套和定錐部頂級排除出故障物，在起到很好的保險作用的同時大大的降低了維修率及提高生產效率。



 HPY系列液壓高效液壓圓錐破碎機具有超越彈簧圓錐破碎機和一般液壓圓錐破碎機更大的優越性：

1、 具有大破碎力，生產效率高、產量高——將更高的轉速與沖程結合，使HP破碎機的額定功率和通過能力大大提高，提高了破碎比和生產效率。

2、易損件消耗少、運轉可靠、運行成本低——結構合理，破碎原理及技術參數先進，運轉可靠，運行成本低；破碎機的所有部件均有耐磨保護，將維修費用降低到最低限度，一般使用壽命可提高30%以上。主要應用于大型石料廠中，解決了反擊破的平均破碎比小，能耗大，錘頭、反擊板、襯板磨損較快的缺點。

3、 層壓破碎、成品粒形優異——通過采用粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，顯著提高了產品細料比例和立方體含量，極大程度上減少了針片狀物料。

4、 液壓保護及液壓清腔、自動化程度高、減少停機時間——液壓調節排料口和過載保護使破碎機運轉水平得到很大提高，使維修更簡單、操作更方便、停機時間更短；HP系列圓錐破碎機雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔，該機在發生過鐵及瞬時悶車的情況下，能液壓起頂，自動排料，大大降低了原彈簧圓錐破碎機需停機進行人工排料的煩惱，而許多其它廠家的破碎機卻會因過鐵卡死而停機。

5、 稀有潤滑、可靠先進、提高使用壽命——獨特的稀油潤滑系統設計，大大提高了設備使用壽命。高性能非接觸式迷宮密封件無磨損，提高了阻擋粉塵的可靠性，從根本上消除了原彈簧圓錐破碎機油水混合等常見故障。

6、多種破碎腔型、應用靈活、適應性強——HP圓錐破碎機只須更換定錐襯板、動錐襯板、破碎腔形可從標準超粗腔型到短頭超細腔型任意變換，適應大范圍產品粒度要求。

7、維修簡便、操作使用方便——HP圓錐破碎機所有零件都可以從頂部或側面拆裝和維護，動錐和定錐拆裝方便，無需拆裝機架、緊固螺栓，因而HP圓錐破碎機日常更換襯板更便捷。利用液壓馬達，使破碎機生產效率最佳。

8、它提供更高的生產能力、最佳的產品粒形，而且易于自動控制，具有最大可靠性和靈活性，真正為用戶創造更多價值。
